ETC-10A穿过式涡流探伤仪

技术参数

仪器特点：

☆ 采用计算机外置式的工业化设计标准，专用探伤软件包基于WINDOWS XP操作平台，操作简单方便。

☆ 可精确判别检出缺陷信号的类型和处于被检材料的纵向位置。从而避免了难以区分缺陷类型和位置的现象，检测结果数据库可以显示关于缺陷的详细数据。 ☆ 操作界面人性化，具备故障自动诊断功能，并能够准确提示故障信息。

☆ 特别设计的快速数字电子自动动态平衡技术，有效抑制端部盲区的干扰信号，有效避免误报缺陷，提高产品成品率。

☆ 特别适合于在线或者离线生产线上的工业化自动涡流探伤。

仪器参数：

·检测通道：1-2个

·检测频率：3KHz-100KHz

·探伤速度 : 最大150m/s

·典型样伤：

·通孔缺陷：

·直径达到0.10mm ·如检测铜管

· 圆周裂纹：

·深度达到0.05mm

·如检测油回火钢丝 ·周向灵敏度差：≤2dB

·信噪比：≥10dB

·端部盲区:≤20-100mm

仪器基本配置：

1． 工业专用计算机（含专用软件包）

2． 涡流检测数据处理系统

3． 检测系统专用电源

4． 数据信号线

5． 工业机柜专用空调

仪器可选配置：

根据现场具体需要还可选择以下配置 ：

1.光电感应系统

2.在线测速系统

3.多喷枪喷墨系统

4.穿过式探头（各种规格）

5.传动系统

6.墨迹感应系统

7.计数器

8.磁化退磁装置等

查看详情

ETC-10B穿过式涡流探伤仪

技术参数

仪器特点：

☆ 多种显示方式：V模式、Y模式、X/Y模式

☆ 标样在探头中振动，信号不超过报警电平

☆ 矢量分析报警模式:扇形报警、幅值报警

☆ 延时硬件输出报警、实时硬件输出报警

☆ 多通道声光报警输出

☆ 检测长度自动计算统计

☆ 端头、端尾信号自动切除

☆ 可大量存储各种检测程序和检测数据

☆ 具有涡流探伤信号的回放记忆功能，可追溯缺陷的幅值、相位。

☆ 自动记录显示缺陷数及其位置，自动形成检测报告（包括检测数量、合格数和不合格数等信息）

☆ 中英文操作界面、在线帮助

仪器技术参数

·检测通道：1-2

·检测频率：1KHz--100KHZ;

·探伤速度：0.3m/min—12000m/min

·长时间稳定性：灵敏度dB值波动≤1 dB

·人工缺陷大小分辨率≤0.1mm

·人工缺陷误报率<1%

·人工缺陷漏报率<1%

·周向灵敏度差≤2 dB

·信噪比≥15 dB

· 端部盲区：≤50mm

·标记精度：≤±50mm

·可编程控制：上料、下料、分选、标记和联动等

·电源：交流220V±10%，50Hz±10%

仪器基本配置：

1． 计算机一体机（含专用软件包）

2． 涡流检测数据处理系统

3． 检测系统专用电源

4． 数据信号线

5． 工业机柜专用空调

仪器可选配置：

1.光电感应系统

2.在线测速系统

3.多喷枪喷墨系统

4.穿过式探头（各种规格）

5.传动系统

6.穿过式探头支架（各种规格）

7.穿过式探头导嘴（各种规格）

8.旋转式检测系统

9.墨迹感应系统

10.计数器

11.磁化退磁装置

12.稳压电源

13.UPS不间断电源

14.打印机

查看详情

ETX旋转涡流探伤仪系列

技术参数

仪器特点：

☆ 100%覆盖的检测线速度最高3m/s，最小检测缺陷孔径符合国际涡流探伤标准孔径。

☆ 性能达到国际水平，完全可以与国外的涡流探伤仪相媲美，而且操作方便，使用简单，配套技术服务完善。

☆能够全面覆盖纵向、横向及通孔类缺陷，通用性强，应用范围广。

 仪器参数：

·检测通道：0/1个穿过式+2/4/8个旋转式

·检测直径：2-130mm

·检测频率：3KHz-3000KHz

·探伤速度:最大3m/s（100%覆盖下）

·电机转速：最高18000rpm

·典型样伤：

   ·点伤：·直径达到0.1mm

              ·检测铜管

   · 圆周裂纹：

               ·深度达到0.03mm

               ·如检测油回火钢丝

   ·纵向裂纹

               · 深度达到0.03mm

               ·如检测光亮棒材和油回火钢丝

仪器基本配置：

1． 工业专用计算机（含专用软件包）

2． 涡流检测数据处理系统

3． 检测系统专用电源

4． 数据信号线

5． 工业机柜专用空调

仪器可选配置：

根据现场具体需要还可选配置：

1.光电感应系统

2.在线测速系统

3.多喷枪喷墨系统

4.传动系统

5.旋转式检测系统

6.墨迹感应系统

7.计数器

8.磁化退磁装置

9.稳压电源

10.打印机

查看详情

轴承涡流探伤仪

技术参数

检测工位：

2个或更多（根据客户生产效率要求定制）

检测节拍：

平均4-7秒/件（取决于零件尺寸、工位数量等）

检测频率：

3KHz~3000KHz

典型样伤：

大于0.05mm裂纹

自动分选

自动计数

查看详情

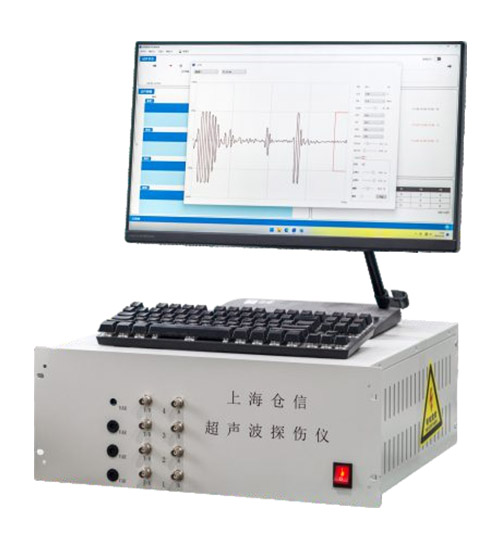

UT系列 超声波探伤和测厚设备

技术参数

最高转速 3000 rpm

高可靠性的电容耦合

超声波在线测厚系统

查看详情

超声C扫描检测系统

技术参数

1、可提供6轴的运动控制，X/Y/Z轴，A/B轴，旋转轴或摆动轴，可检任何形状的工件，实现平扫，仰扫和俯扫各种功能；
2、具备超声CT功能，3D显示、分层扫差和分层分析；
3、可实现曲面跟踪，不平度1-3mm，用软件自动纠正，规则曲面，机构定制，取点编程；
4、适合多种类型的探头，例如点聚焦、线聚焦、双晶探头等；
5、检测厚度范围大，最薄检测0.8mm的复合材料，不锈钢检测最薄的为4mm；
6、C扫软件、硬件可按需定制，软件可以根据工件的形状和检测要求进行定制开发，硬件也可根据工件的要求进行组合搭配；
7、设备的充分定位精度高，可达0.05mm；
8、图像精度、图像分辨率高，0.1mm-3mm可调；
9、控制精度高，控制可以最高限度地匹配机械的精度；
10、功率低，功耗低；
11、可配步进电机或伺服电机；
12、多种扫差方式，A/B/C/D多种扫差方式。

查看详情

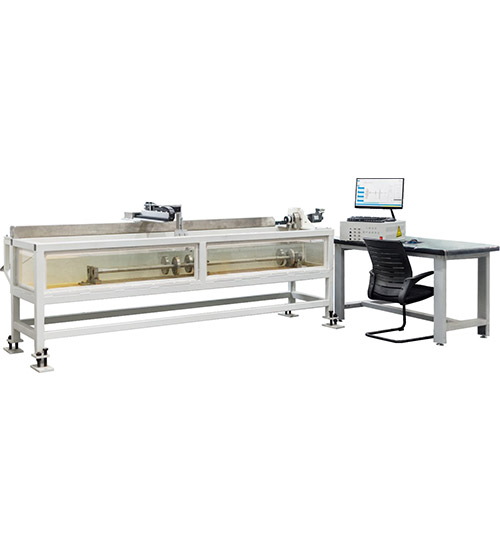

棒材超声水浸检测系统

技术参数

适用范围：
直径/长度：Φ90—Φ430mm；/ 200—14000mm；
检测对象：厚壁管或锻轧棒坯料；
表面状态：经过打磨或无明显粗糙表面；
弯曲度：≯ 1.0mm/M；
系统技术参数：
系统型号：YRIT-IMS400B；
检测方式：水浸分区聚焦检测方式，多通道同时扫查；
运行方式：工件旋转、探头组直线前进，按螺线全覆盖扫查；
检测能力：锻轧棒坯料的内部及亚表面缺陷；壁厚管的纵横向内外壁缺陷、分层缺陷及壁厚测量；
控制驱动模式：集成闭环或开环控制，X/Y/Z/W 4轴伺服驱动，A轴人工调整；
可执行探伤标准：国标、行标、企标、ISO标准、ASTM标准、EN标准等；
检测运动机构性能：
速度：
X/Y/Z轴:1—150mm；
W轴：0.1—15PRM；
重复性/精度：
X/Y/Z轴:0.05mm；
W轴：0.03de；
X/Y/Z轴:200—14000mm/600mm/600mm；（有效行程）
W轴：±360de；
缺陷检测能力：Φ0.8FBH/≤120mm直径；Φ2FBH/≤430mm直径；
检测信噪比：≥ 10dB；
端部盲区： 0；
测厚精度： ± 0.01mm；
检测分辨率：0.2mm；
漏报率： 0；
误报率： ≤ 2%；
灵敏度波动：≯ 2dB，连续工作2小时后。
换规格调整时间：＜ 30min；

查看详情

全自动棒材超声水浸检测系统

技术参数

棒材直径：可根据用户要求定制；（范围内任意规格）
棒材长度：可根据用户要求定制；；
棒材圆棒表面状态： 经过酸洗或磨光表面（粗糙度≯3.2um）；
棒材弯曲度：≯ 1.0mm/M；
检测方式：水浸探伤；
运行方式：棒材旋转、探头直线给进；
检测能力：纵向缺陷、分层缺陷，裂纹,夹渣，孔洞；
可执行探伤标准：GB/T4162-2008  A级
棒材旋转速度：≥ 20 RPM（Max）；
检测给进速度：0～20M/min，无级调整/提供自动计算器设定；
换规格调整时间：＜ 5min；
机组作业率：＞ 85%；
检测能力：满足GB/T4162-2008 A级要求：
                 ≥Φ1.2mm平底孔（1/4、1/2、3/4D）；
                 ≥Φ0.5、长度6.4mm，端面横孔；
                 ≥轴向槽：20mm（长）´0.3mm（深）´0.6mm（宽）;
端部盲区：≤10mm；
表面盲区：≤ 2mm
漏检率： 0；
误检率：≤ 1%；
稳定性：灵敏度波动≯ 1.5dB（每工作4小 时）；

查看详情

漏磁探伤仪

技术参数

•直径范围：10-75毫米（Ro75）；10-100毫米或者15-105毫米（Ro100）;15-130毫米（Ro130）;

20-180毫米（Ro180）

•更换规格时间（配有导轮架）：约3分钟（Ro75,Ro100,Ro130）;约5分钟

•可达转速：2400转每分（Ro75）；1500转每分（Ro100和Ro130）；960转每分（Ro180）

•可达通过速度：2米/秒（Ro75）；3.75米/（Ro100）；4米/秒（Ro130）；2.4米/秒（Ro180）

•典型可检测缺陷：深度0.15毫米*宽度0.1毫米

查看详情

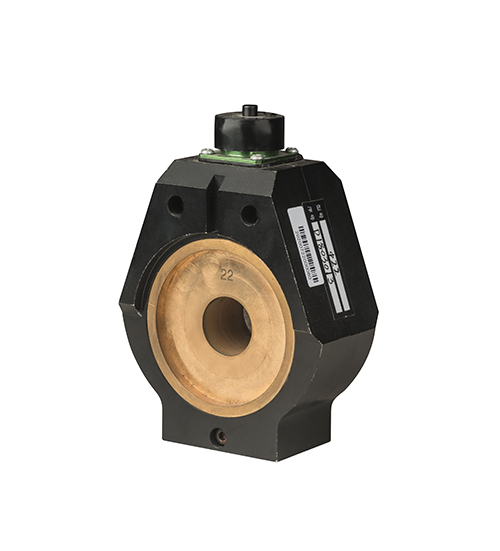

穿过式涡流探头

技术参数

查看详情

旋转涡流对称点探头

技术参数

查看详情

漏磁探头

技术参数

查看详情

漏磁磁轭

技术参数

查看详情

移动平台

技术参数

查看详情

磁饱和器

技术参数

查看详情
